La concentration de puissance magnétique au format miniature
Maximiser le couple tout en minimisant le volume est le défi permanent des concepteurs industriels. Le moteur pas à pas Nema 11 de 12Ncm répond à cette problématique en offrant une densité de force de 17.04oz.in dans un boîtier métallique de 28x28x51mm. Cette compacité structurelle permet d'alléger les têtes d'outils mobiles, réduisant ainsi l'inertie globale du système pour des vitesses d'exécution supérieures.

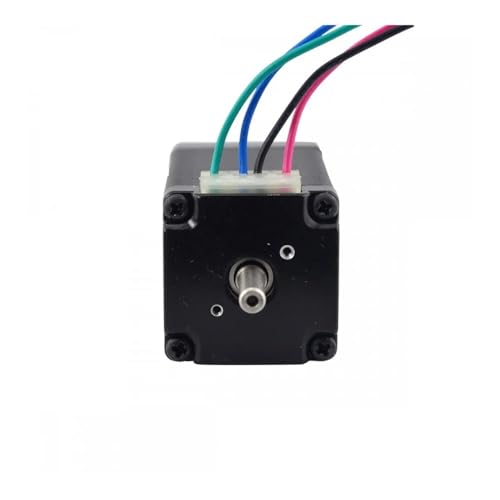

Une conception à quatre fils pour une stabilité de phase optimale
La configuration à 2 phases garantit une commutation propre et une division angulaire rigoureuse à chaque impulsion électrique. Le câblage via 4 fils de sortie simplifie la gestion du courant par le contrôleur électronique, offrant une transition sans à-coups entre les pas. C'est l'assurance d'un mouvement rectiligne uniforme pour les mécanismes de distribution de précision.
Synthèse des dimensions et tolérances de montage
| Composant géométrique | Spécification nominale |
|---|---|
| Entraxe de fixation | 28 mm |
| Longueur du moteur | 51 mm |

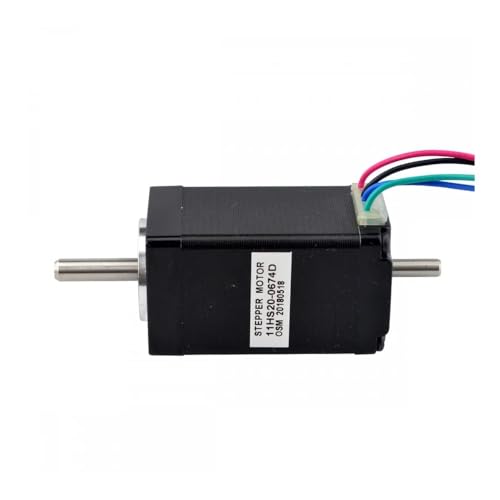

| Diamètre des arbres de transmission | Double axe standardisé |
| Intensité de fonctionnement | 0.67 A |
| Rendement du couple mécanique | 12 Ncm |
Une solution d'actionnement robuste, validée pour les applications industrielles nécessitant une grande régularité de couple à basse vitesse.
